ข้อมูลจำเพาะ

Capacity
(ton)

Model

0.5T

2.5T

7.5T

10T

15T

20T

30T

3 PHASE

Slipping Clutch

YSE

YSE-050

YSE-100

YSE-200

Low Speed

YSL

YSL-050

YSL-100

YSL-200

YSL-300

YLT-050

YLT-100

YLT-200

YLT-300

High Speed

YSH

YSH-050

YSH-100

YSH-200

YSH-300

YHT-050

YHT-100

YHT-200

YHT-300

Heavy Speed

YSS

YSS-200

YSS-250

YSS-300

YSS-500

YSS-750

YSS-1000

YSS-1500

YSS-2000

YSS-3000

YST

YST-200

YST-250

YST-300

YST-500

Dual Speed

YSED

YSED-050

YSED-100

YSED-200

YSLD

YSLD-050

YSLD-100

YSLD-200

YSLD-300

YLTD

YLTD-050

YLTD-100

YLTD-200

YLTD-300

YSHD

YSHD-050

YSHD-100

YSHD-200

YSHD-300

YHTD

YHTD-050

YHTD-100

YHTD-200

YHTD-300

YSSD

YSSD-200

YSSD-250

YSSD-300

YSSD-500

YSSD-750

YSSD-1000

YSSD-1500

YSSD-2000

YSSD-3000

YSTD

YSTD-200

YSTD-250

YSTD-300

YSTD-500

Single Phase

YSF

YSF-050

YSF-100

YSF-200

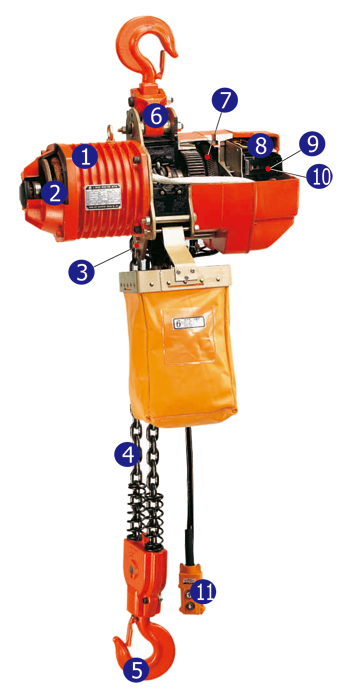

1. Motor Housing

การหล่อด้วยโลหะอลูมิเนียม โครงสร้างมีน้ำหนักเบาและแข็งแรง
ระบบระบายความร้อนแบบกระจาย สามารถระบายความร้อนได้ถึง 40% (dual speed 40/20%, YSF-series 15%) duty cycle.

2. Motor Brake

“ตัวควบคุมเบรกแม่เหล็กไฟฟ้า” - การออกแบบที่มีเอกลักษณ์เฉพาะตัว R.O.C.Patent No.27417 มีคุณสมบัติการเบรกพร้อมกันเมื่อปล่อยสวิตซ์ แม้ว่าจะบรรทุกเต็มก็ตาม

3. Limit Switch

ติดตั้งที่ปลายทั้งด้านบนและด้านล่าง ตัดการทำงานโดยอัตโนมัติเพื่อป้องกันไม่ให้ห่วงโซ่โหลดหมด

4. Load Chain

โซ่เหล็กอัลลอยด์ Grade 80 ชุบแข็ง

5. Hook

เหล็กแรงดึงสูง หลอมร้อน แข็งและทนทาน หมุนได้ 360° พร้อมสลักนิรภัยเพื่อให้มั่นใจในการยกอย่างปลอดภัย

6. Hoist Bracket

ขายึดแผ่นเหล็กโลหะผสมแรงดึงสูงสองชั้นมีโครงสร้างที่ทนทาน แข็งแรง

7. Mechanical Brake

การออกแบบขั้นสูง ช่วยให้เบรกได้อย่างปลอดภัยแม้ใช้งานหนักเกินไป ร่วมกับมอเตอร์เบรก มาพร้อมฟีเจอร์ “DOUBLE BRAKE SYSTEM” เพื่อความปลอดภัยและความทนทานในการใช้งานรอก

8. Transformer

ใช้แรงดันไฟควบคุมอยู่ที่ 24V หรือ 48V เพื่อความปลอดภัยในการทำงานมากยิ่งขึ้น

9. Magnetic Contactor

เซอร์กิตเบรกเกอร์แบบไม่มีฟิวส์ประสิทธิภาพสูงช่วยให้เกิดสมดุลในการใช้งาน

10. Phase Error Relay

ออกแบบมาเป็นพิเศษป้องกันไม่ให้มอเตอร์ทำงานที่เฟสย้อนกลับ

11. Power Supply

รอกโซ่ไฟฟ้ามีจำหน่ายในแรงดันไฟฟ้ามาตรฐานทุกแบบของไฟ 3 เฟส ตั้งแต่ 220V ถึง 600V เช่นเดียวกับ 115V หรือ 230V ของเฟสเดียว

12. Lifting Height

ระยะยกมาตรฐาน 3 เมตร / 6 เมตร
ความสูงเสริมตามสเปคที่ลูกค้าต้องการ (อาจคิดค่าบริการเพิ่มเติมตามความยาวของโซ่รับน้ำหนัก)
ระยะยกมาตรฐาน 3 เมตร / 6 เมตร

Capacity (ton)

0.5T

2.5T

7.5T

10T

15T

20T

30T

Lift Height (m)

3(6) etc.

Load chain (mm)

Ø7.1

Ø10

Ø11.2

Ø10

Ø11.2

Single
Speed
(m/min)

50 Hz

YSF

5.6

3.9

2.0

6.7

4.7

2.3

YSL

6.7

4.7

2.3

1.5

YSH

(9.2)

(6.7)

3.3

2.2

YSS

6.6

5.2

4.3

2.6

1.8

2.6

1.8

1.3

0.9

60 Hz

YSF

6.7

4.7

2.3

8.0

5.6

2.8

YSL

8.0

5.6

2.8

1.8

YSH

(11.0)

(8.0)

4.0

2.6

YSS

7.9

6.4

5.2

3.2

2.1

3.2

2.1

1.5

1.1

Double
Speed
(m/min)

50 Hz

YSLD

6.7/2.2

4.7/1.6

2.3/0.77

1.5/0.5

YSHD

9.2/3.1

6.7/2.2

3.3/1.1

2.2/0.73

YSSD

6.6/2.2

5.2/1.7

4.3/1.4

2.6/0.87

1.8/0.6

2.6/0.87

1.8/0.6

1.3/0.43

0.9/0.3

60 Hz

YSLD

8.0/2.7

5.6/1.9

2.8/0.93

1.8/0.6

YSHD

11.0/3.7

8.0/2.7

4.0/1.3

2.6/0.87

YSSD

7.9/2.6

6.4/2.1

5.2/1.7

3.2/1.1

2.1/0.7

3.2/1.1

2.1/0.7

1.5/0.5

1.1/0.37

Motor (kw)
(single speed)

1.8

1.5(1.8)

1.8

3.7

3.7x2

5.0x2

Motor (kw)
(dual speed)

1.8/0.6

3.7/1.2

3.7/1.2x2

5.0/1.7x2

Power supply

Single Phase
110V,115V

Single Phase
220V,230V

3 Phase, 220V-600V

E.D. Rating (%)

Load chain fall number

N.W./G.W. (kg)

55/58.5

64.5/67

55/58.5

65/67

50.5/53

61/64

73/96

125/155

130/160

140/170

153/183

195/230

410/470

510/580

890/990

1035/1135

*** Dual Speed E.D. Rating = 40/20%

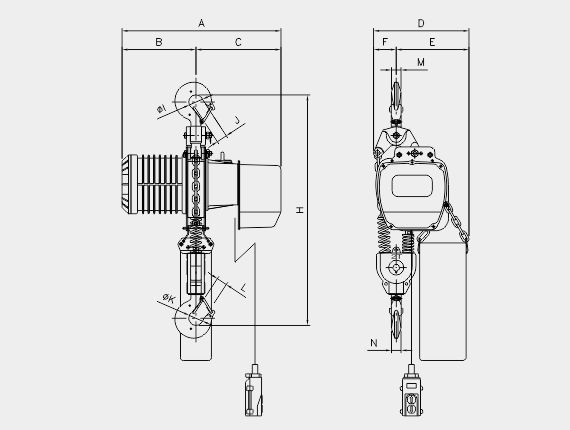

Dimension of hoist

Capacity (ton)	Model	Dimensions (mm)
Capacity (ton)	Model	H		A				B				C	D	E	F	I	J	K	L	M	N
0.5	YSL, H, E, F-050	595	E560	505	F548	LD548	HD548	245	F288	LD288	HD288	260	240	115	125	40	28	40	28	23	23
1	YSL, H, E, F-100	595	E560	505	F548	LD548	HD548	245	F288	LD288	HD288	260	240	115	125	40	28	40	28	23	23
2	YSL, H, E, F-200	745	E710	505	F548	LD548	HD548	245	F288	LD288	HD288	260	240	175	65	46	36	46	36	31	31
3	YSL, H-300	880		505		LD548	HD548	245		LD288	HD288	260	280	175	105	52	40	52	40	34	34
2	YSS-200	835		640			SD689	326			SD375	314	448	278	170	52	40	52	40	34	34
2.5	YSS-250	880		640			SD689	326			SD375	314	448	278	170	52	40	52	40	34	34
3	YSS-300	960		640			SD689	326			SD375	314	448	340	108	52	40	52	40	34	34
5	YSS-500	1030		640			SD689	326			SD375	314	448	356	92	62	45	62	45	44	44
7.5	YSS-750	1150		640			SD689	326			SD375	314	587	388	199	72	40	75	55	83	48
10	YSS-1000	1270		640			SD689	326			SD375	314	970	485	485	72	40	100	70	91	64
15	YSS-1500	1365		679			SD724	365			SD410	314	1200	600	600	80	40	120	82	169	83
20	YSS-2000	1950		866			SD866	433			SD433	433	1746	873	873	82		140	105	164	93
30	YSS-3000	2000		924			SD924	462			SD462	462	1782	891	891	92		140	105	221	93

Dimension of hoist with Motorized Trolley

Capacity (ton)		Model	Dimensions (mm)
Capacity (ton)		Model	H	A	B	C	D	E
YSL, H, E, YSF	0.5, 1	MTS-050, 100	705	328	173	294	105	75-125
YSL, H, E, YSF	2	MTS-200	935	328	173	322	119	100-150
YSL, H	3	MTS-300	1030	368	180	356	124	125-175
YSS	2	MTS-200	995	328	173	322	119	100-150
	2.5	MTS-300	1040	368	180	356	124	125-175
	3	MTS-300	1120	368	180	356	124	125-175
	5	MTS-500	1200	372	184	386	134	125-175
	7.5	MTS-750	1300	431	193	454	167	150-200
	10	MTS-1000	1415	577	193	560	205	150-200
	15	MTS-1500	1490	576	212	702	274	190
	20	MTS-2000	2080	656	223	882	365	200

Chain

Diameter d (mm)	Model Reference Being Used	Inner Length p (mm)	Inner Width a (mm)	Outer Width b (mm)	Breaking Load (kn)
Ø7.1	050-300 YSE YSL YSF YSH YL(H)T	20.2	8.2	23.2	63
Ø10.0	YSS(T)-200 YSS(T)-300	30.2	12.5	33.2	128
Ø11.2	YSS(T)-250 YSS(T)-500 YSS-750 YSS-1000 YSS-1500 YSS-2000 YSS-3000	34.0	14.0	37.5	160

Chain Bucket No. Selection Table

Model

Chain size
(mm)

Lift (m)

≤4

≤5

≤6

≤7

≤8

≤9

≤10

≤12

≤13

≤15

≤16

≤18

≤19

≤20

≤23

≤25

≤26

≤27

≤30

≤31

≤38

≤40

≤47

≤50

≤60

YSF-050
YSE(D)-050
YSL(D)-050
YSH(D)-050

Ø7.1

#5-1

#5-3

#5-4

#5-5

#5-6

YSF-100
YSE(D)-100
YSL(D)-100
YSH(D)-100

Ø7.1

#5-1

#5-3

#5-4

#5-5

#5-6

YSF-200
YSE(D)-200
YSL(D)-200
YSH(D)-200

Ø7.1

#5-1

#5-2

#5-3

#5-4

#5-5

#5-6

YSL(D)-300
YSH(D)-300

Ø7.1

#5-1

#5-2

#5-3

#5-5

#5-6

YSS(D)-200

Ø10.0

#8-1

#10

YSS(D)-250

Ø11.2

#8-1

#10

YSS(D)-300

Ø10.0

#8-1

#10

#11

YSS(D)-500

Ø11.2

#8-1

#10

#11

YSS(D)-750

Ø11.2

#8-1

#10

#11

YSS(D)-1000

Ø11.2

#8-1

#10

#11

YSS(D)-1500

Ø11.2

#8-1

#10

#11

YSS(D)-2000

Ø11.2

#12

#13

YSS(D)-3000

Ø11.2

#12

#13

Bucket No.	Bucket size (mm)	Material
#2	150x100x380L	Canvas
#3	150x100x470L	Canvas
#4	150x100x560L	Canvas
#5-1	210x140x465L	Steel
#5-2	210x160x545L	Steel
#5-3	210x160x665L	Steel
#5-4	210x170x815L	Steel
#5-5	210x170x975L	Steel
#5-6	210x180x1135L	Steel
#6	190x190x440L	Canvas
#7	190x190x560L	Canvas
#8	190x190x680L	Canvas
#8-1	400x210x605L	Steel
#9	400x210x695L	Steel
#10	400x210x770L	Steel
#11	400x210x1105L	Steel
#12	400x500x660L	Steel
#13	400x500x867L	Steel

*** จะต้องมี Chain Bucket 2 ลูก สำหรับรอก 10ตัน ขึ้นไป

Hook

Medel	Capacity (ton)	T_B	Dimension (mm)									Allow Stress (kg/mm²)	Hook Block Weight (kg)
Medel	Capacity (ton)	T_B	H1	B1	B2	H2	B3	B4	C	G	E	Allow Stress (kg/mm²)	Hook Block Weight (kg)
YSL, H, E, F	0.5, 1	T_B	33	23	9	29	23	9	40	28	61	70	*10
YSL, H, E, F	2	T_B	45	31	10	41	31	10	46	36	75	70	*10
YSL, H	3	T_B	55	34	19	48	34	19	52	40	90	70	*10
YSS	2, 2.5	T_B	55	34	19	48	34	19	52	40	90	70	*10
	3	T_B	55	34	19	48	34	19	52	40	90	70	20
	5	T_B	66	44	23	60	44	23	62	45	100	70	20
	7.5	_B	75	48	16	68	48	16	75	55	105	100	40
	10	_B	100	68	27	95	64	27	100	70	150	70	70
	15	_B	120	85	32	110	83	32	120	82	165	70	150
	20	_B	138	98	36	128	93	36	140	105	220	70	280
	30	_B	138	98	36	128	93	36	140	105	220	100	420

*** T = Top hook / B = Bottom hook

*** ถ้าหากน้ำหนักของ Hook น้อยกว่า 10kg จะถือว่า Hook หนัก 10kg ทั้งหมด

Black bear - YS Series

ELECTRIC CHAIN HOIST
YS SERIES

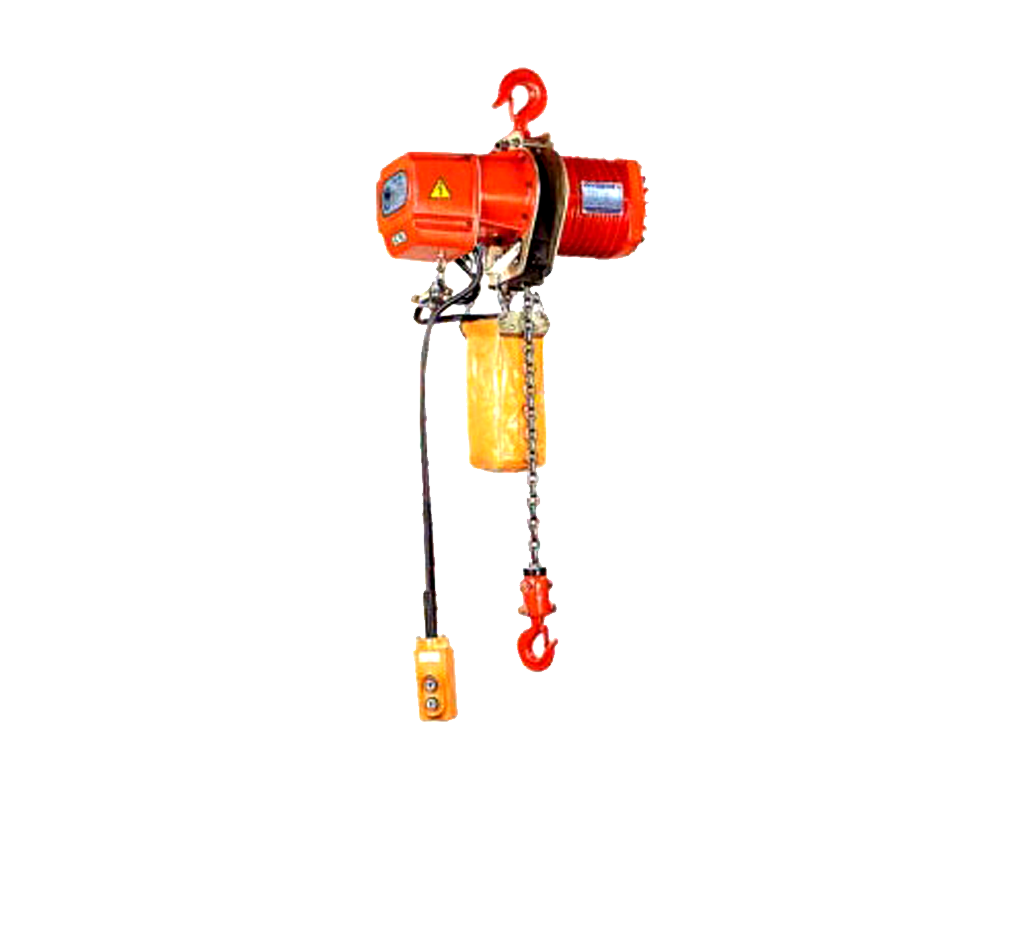

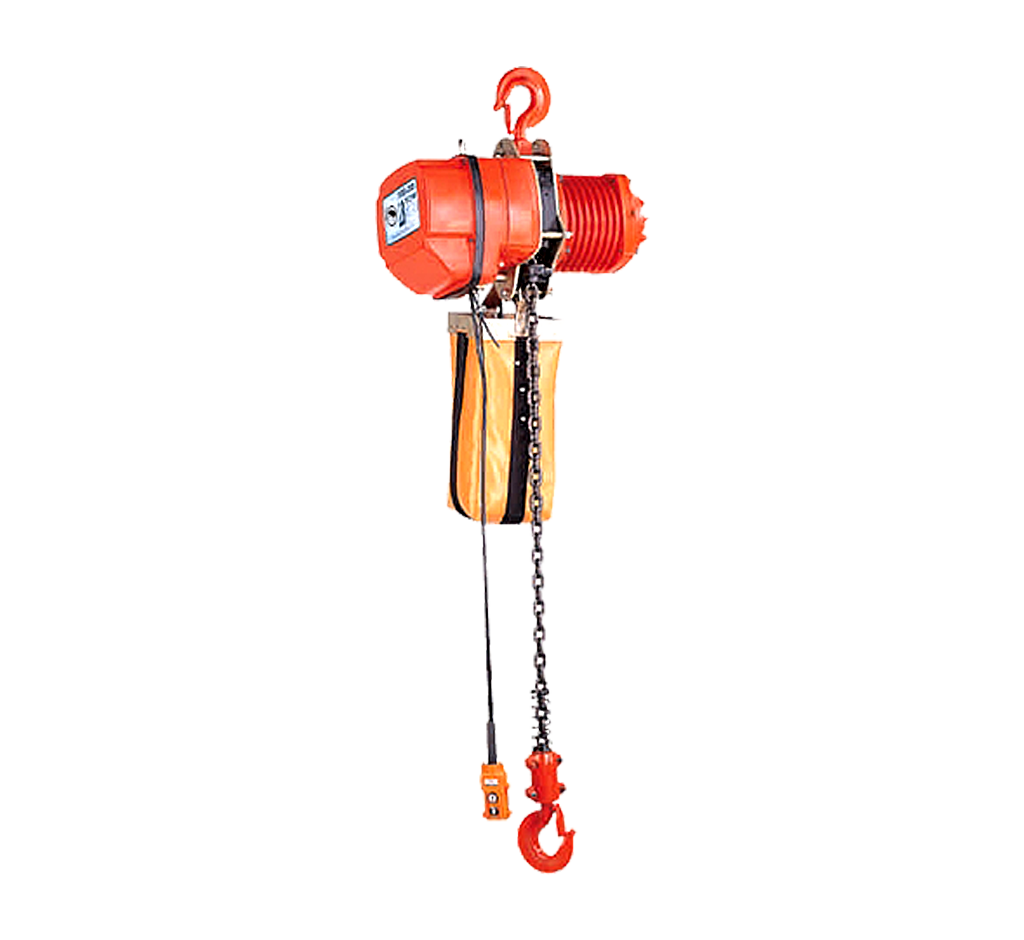

YSE (STD.)

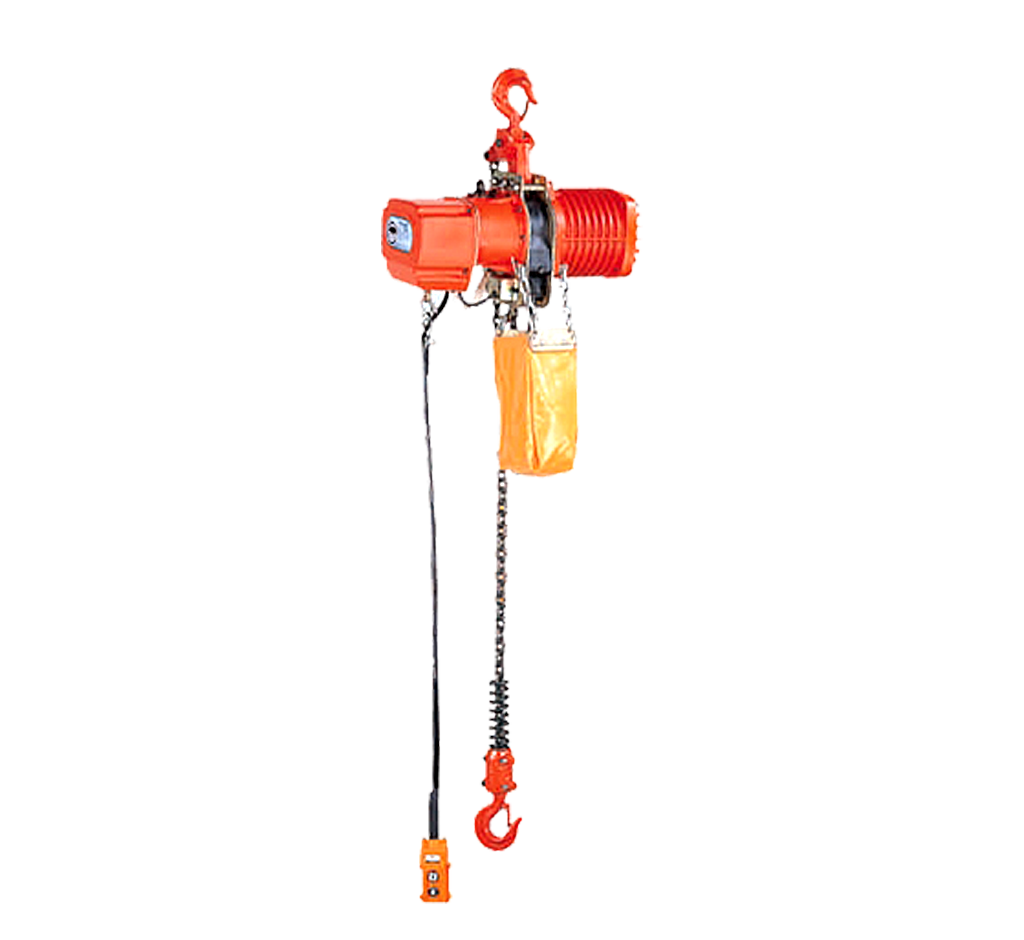

500Kg~1Ton

โซ่เดี่ยว

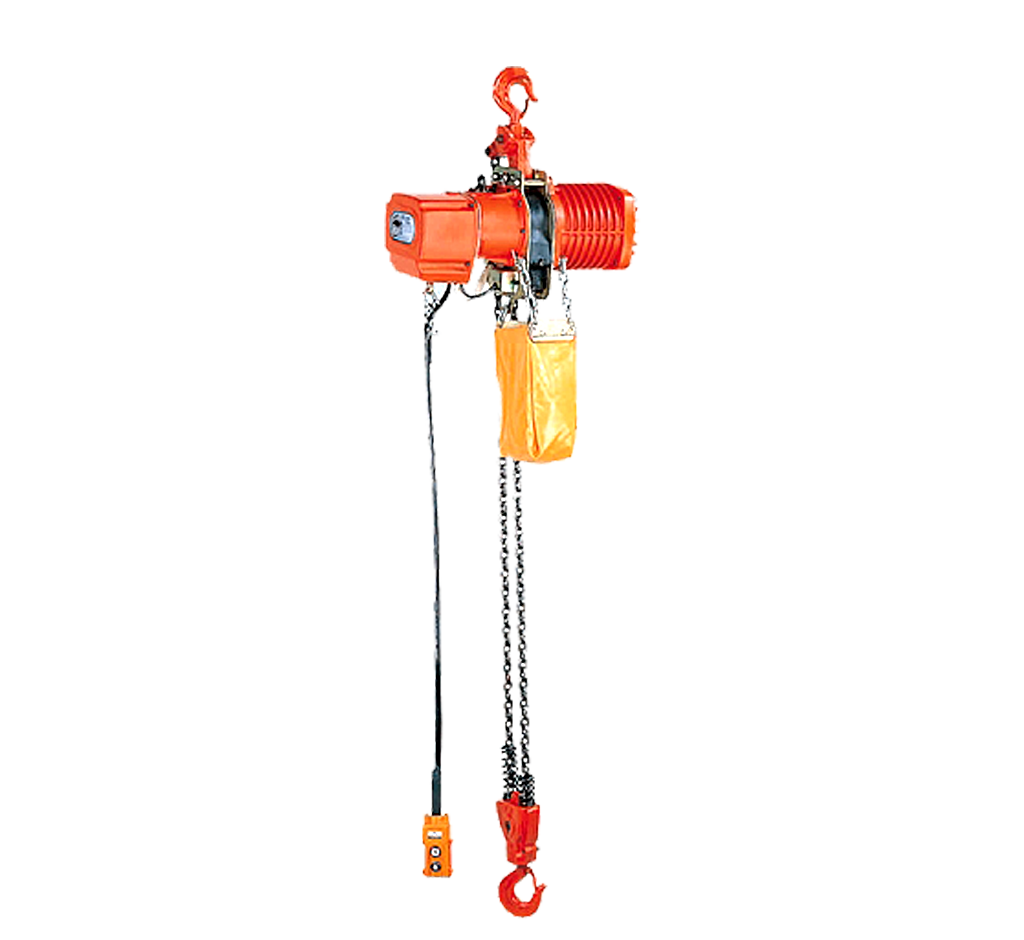

2 Ton

โซ่คู่

2.5 Ton

โซ่เดี่ยว

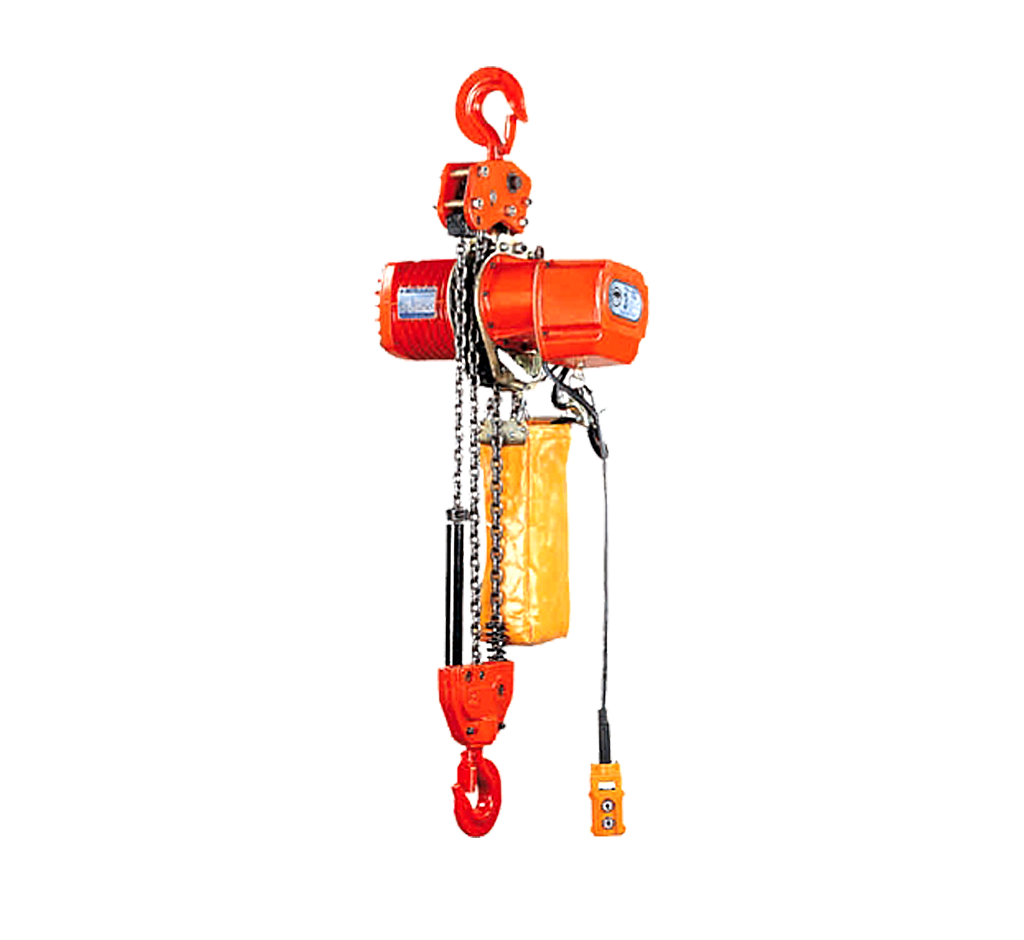

3 Ton

โซ่คู่

3 Ton

โซ่ 3 เส้น

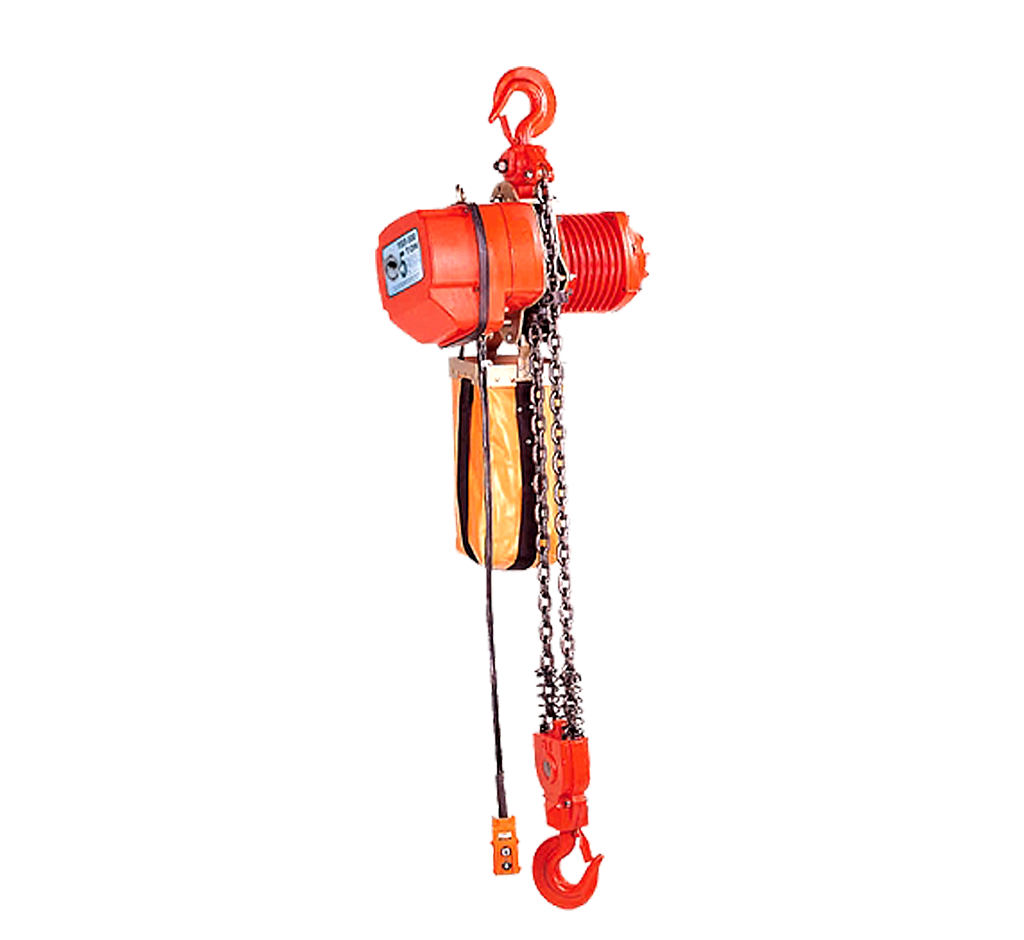

5 Ton

โซ่คู่

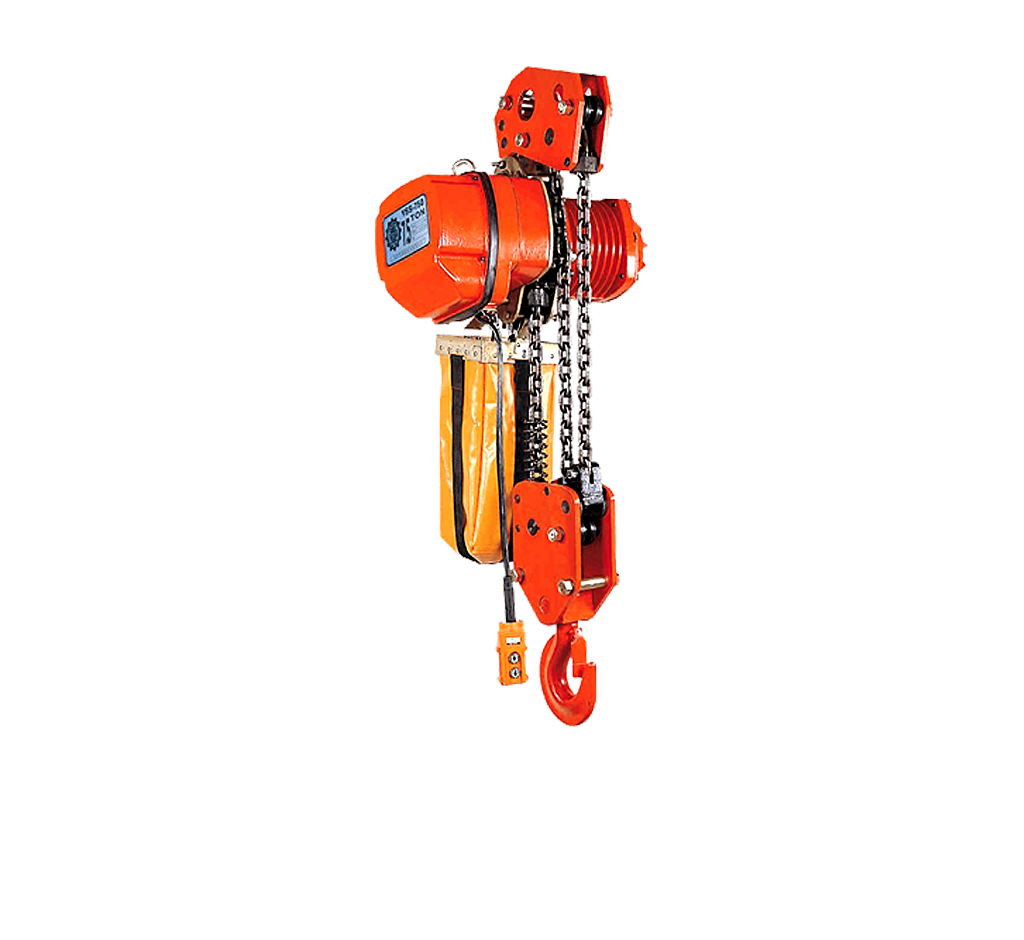

7.5 Ton
